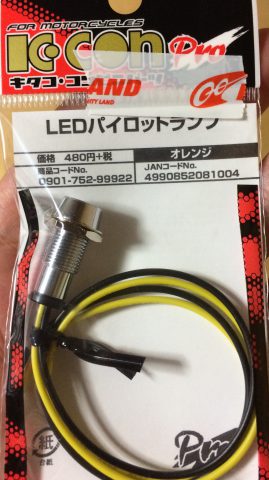

先日、バイク用品店で発見した、キタコのLEDパイロットランプを買ってきました。

どうやって接続すればいいのか、ちゃんと光るのか、うまく出来るのか分からないので、とりあえず1個だけ。

これを左ウィンカーのインジケーターにしてみます。

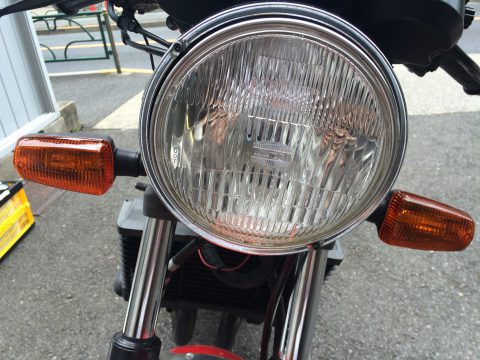

ウインカーの線は、ヘッドライトの中で接続されています。ライト部分を外します。

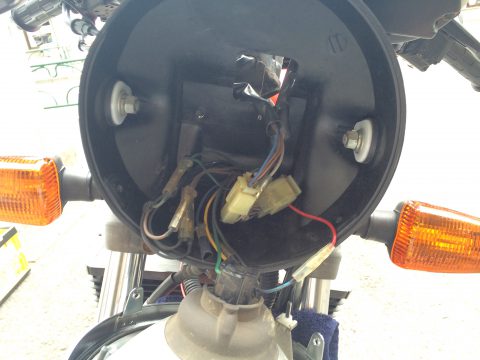

ライト部分を外したところ。中に灯火類の線が、ウズを巻いています。

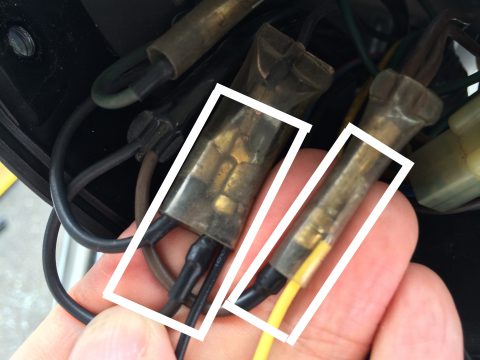

左ウインカーの線は、白く囲んだ「黒と茶」のケーブルです。一方、キタコのLEDパイロットランプは「黒と黄」のケープルです。

次のように接続しました。
・ウインカーの「黒」にキタコの「黒」
・ウインカーの「茶」にキタコの「黄」

接続したといっても、ウインカーを接続するコネクタ部に、キタコの線を一緒に挟み込んだだけです。なので、ウインカーLEDとキタコLEDは並列接続です。



そして、左ウインカーを作動させると、同時にインジケーターも点滅しました！

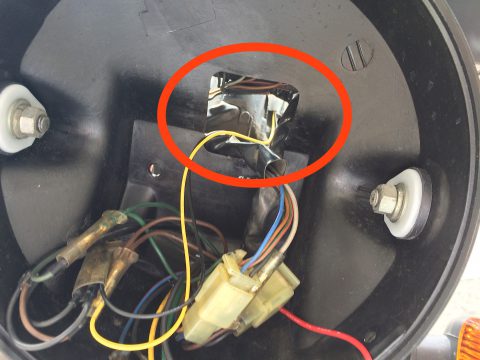

うまくいったような気がするので、ヘッドライトケースの上部の穴を通して、メインスイッチの方にLED本体を出しました。

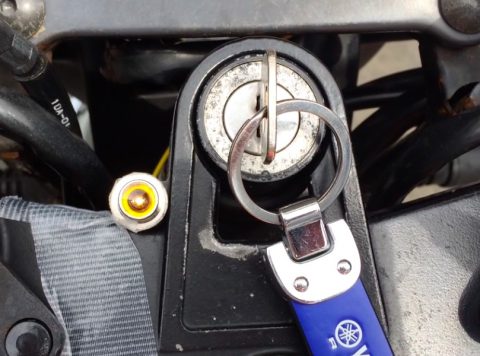

そして、メインキーの横に仮止めしました。養生テープで付けたので、本当に仮止めです。



この状態でしばらく使ってみるつもりです。

問題なさそうだったら、右ウインカーにもキタコLEDランプを接続して、何かしらのステーに留めようと思います。そうすれば、ウインカーのLED化もひと段落です。
